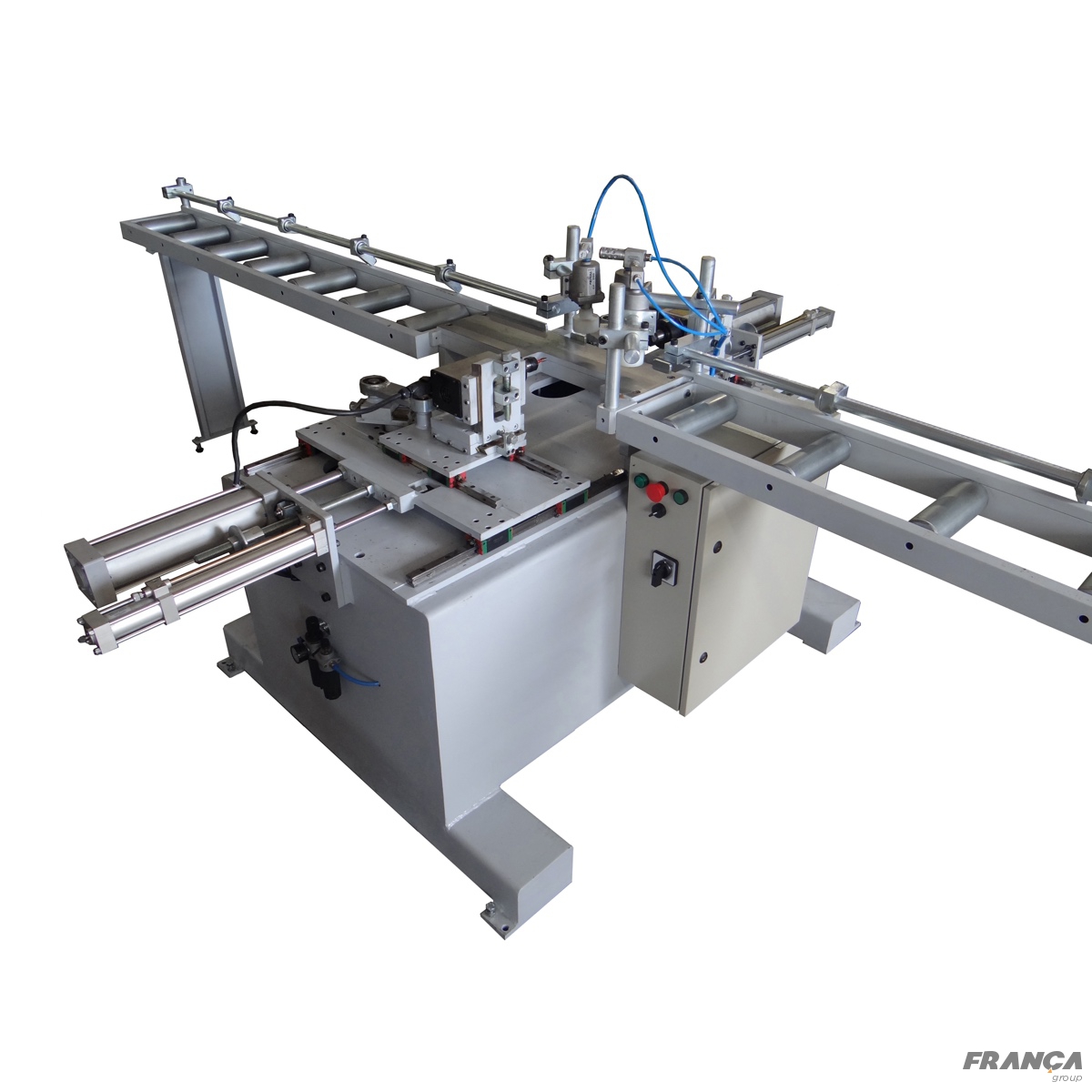

Referência: FO - 02C
- Estrutura feita com perfis metálicos dobrados, soldados e usinados.
- Cabeçotes de usinagem oscilantes, com motor de alta rotação (18.000RPM), com 2CV de potência, com porta pinça e porca de aperto.

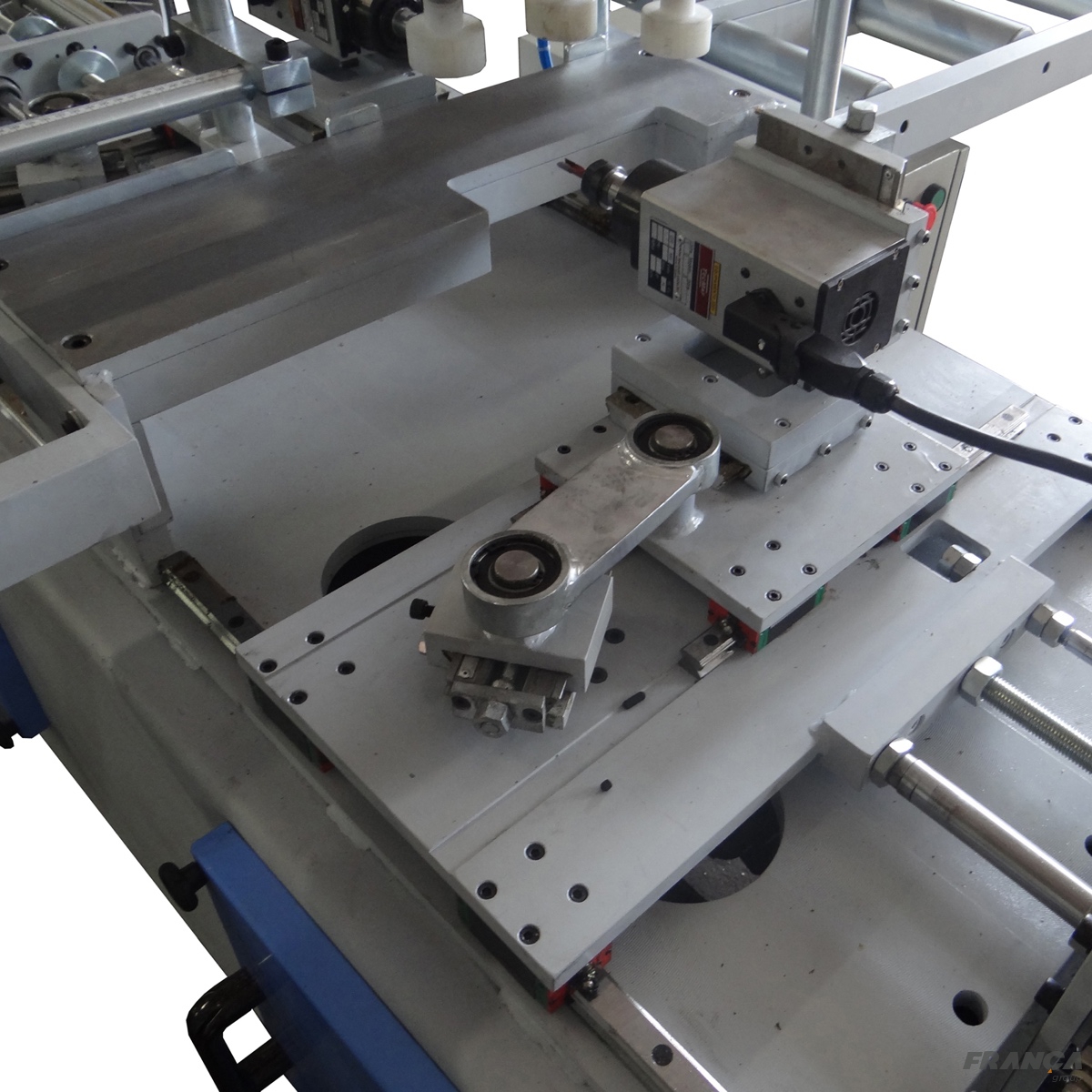

- Oscilação através de motoredutor de 2CV de potência, com cerca de 113 golpes por minuto. Regulagem mecânica da oscilação e travamento através de parafusos e porcas.
- Carros de usinagem sobre patins e guias lineares.
- Avanço dos carros de usinagem através de cilindro pneumático e cilindro hydro-check para regulagem de velocidade do avanço e avanço constante. Avanço dos carros através de sensor magnético e retorno através de sensor indutivo. Profundidade de avanço regulável através de fuso e batente mecânico.
- Cabeçotes com regulagem de altura e travamento através de corrediça com parafusos e porcas.
- A máquina possui 03 prensores pneumáticos articuláveis, com regulagens em todos os sentidos.
- Encosto traseiro para a peça.

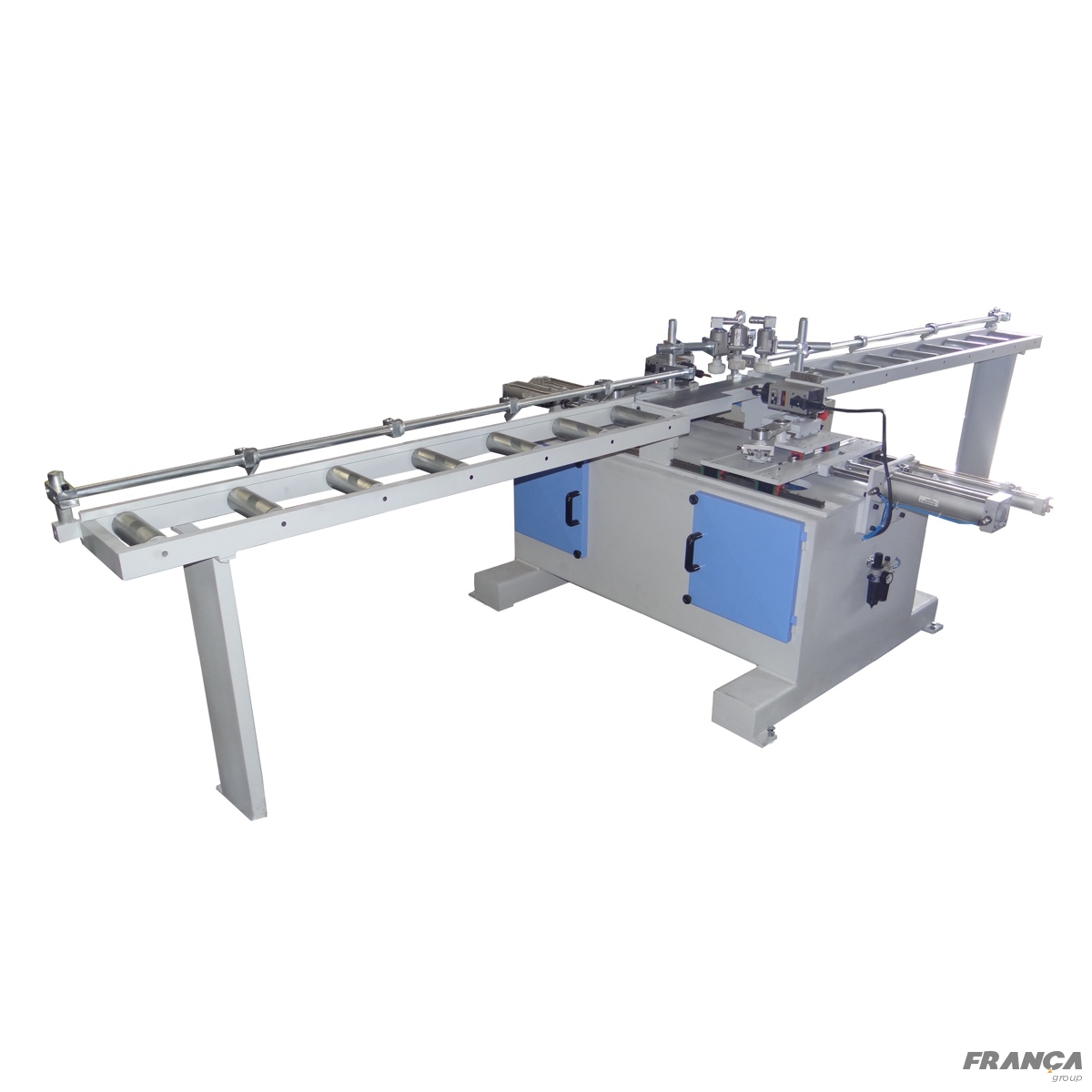

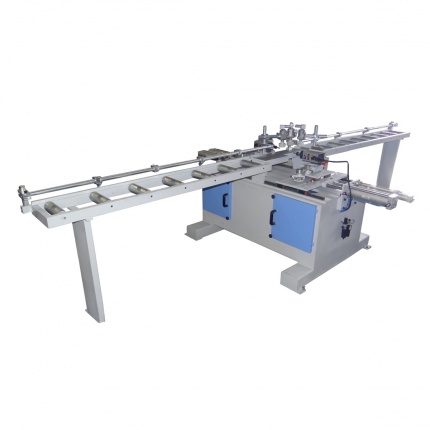

- Mesa roletada do lado esquerdo, com 200mm de largura e 1800mm de comprimento, composta por barramento e 04 encostos articuláveis que podem ser posicionados ao longo dos 1800mm.
- Mesa roletada do lado direito, com 200mm de largura e 2300mm de comprimento, composta por barramento e 04 encostos articuláveis que podem ser posicionados ao longo dos 2300mm.
- Comando em 24V (NR 12).
- Quadro de comando com: botão de início de ciclo, emergência, led luminoso que indica quando o quadro está energizado e chave geral seccionadora. O operador apertará o botão de início de ciclo, os 03 prensores descem e prendem a peça durante a usinagem, avança 1° o carro 01 (até 100mm de profundidade), e após o carro 02 (que usina os outros 100mm de profundidade do oblongo), feitas as usinagens, os prensores soltam a peça.
- Voltagem: 380V TRIFÁSICO (Definida pelo cliente).
- Cor: Cinza França / Azul França.
- Altura de trabalho da mesa: 900 mm
- Espessura da peça: 20 mm a 50 mm
- Largura da peça: até 180 mm
- Comprimento da peça: até 2300 mm
- Profundidade máxima de usinagem de cada cabeçote: 100 mm
- Largura máxima do oblongo: 120 mm
- Motor de alta rotação, com capacidade para fresa diâmetro máximo de 13 mm
